Ziphers Hertz PCB

Hertz PCB เป็นแผ่นวงจรสำหรับประกอบอุปกรณ์ Hertz RF ด้วยตัวเอง มีลายวงจรและตำแหน่งเชื่อมต่อโมดูลตามแบบ เพื่อใช้เป็นฐานของชุดทดลองอุปกรณ์ไร้สายย่าน 2.4 GHz เหมาะกับผู้ที่ต้องการเรียนรู้ทั้งการประกอบฮาร์ดแวร์และการติดตั้งเฟิร์มแวร์

แบบประกอบในคู่มือใช้ ESP32 แบบ 30 ขา ร่วมกับโมดูล RF E01-2G4M27D จำนวน 2 ตัว และอุปกรณ์ประกอบตามรายการ ผู้ใช้ต้องเลือกโมดูลที่ตรงกับแบบ บัดกรีขาต่อ ตรวจวงจรและระบบจ่ายไฟ แล้วจึงแฟลช Hertz RF ก่อนเริ่มใช้งาน

สินค้านี้เป็น PCB สำหรับงาน DIY ไม่ใช่เครื่องที่ประกอบพร้อมใช้ รายการโมดูลและอุปกรณ์เสริมต้องตรวจตามชุดที่สั่ง หากต้องการเริ่มจากตัวเครื่องที่ประกอบแล้วพร้อมเคส Hertz Kit จะเป็นอีกทางเลือกหนึ่ง

การต่อชุดทดลอง RF ด้วยสายลอยหลายเส้นทำให้ต้องจัดตำแหน่งโมดูลและไล่การเชื่อมต่อเองทุกจุด Hertz PCB จึงมีลายวงจรและตำแหน่งโมดูลตามแบบ ให้ผู้ที่ต้องการ DIY ใช้เป็นฐานในการประกอบโดยไม่ต้องออกแบบแผ่นวงจรใหม่ตั้งแต่ต้น

รูปแบบ PCB ยังเปิดโอกาสให้เรียนรู้การอ่านตำแหน่งขา การบัดกรี การตรวจการเชื่อมต่อ และการเตรียมฮาร์ดแวร์ก่อนติดตั้งเฟิร์มแวร์ เหมาะกับผู้ที่อยากเข้าใจส่วนประกอบของ Hertz RF และดูแลชุดทดลองของตัวเองได้

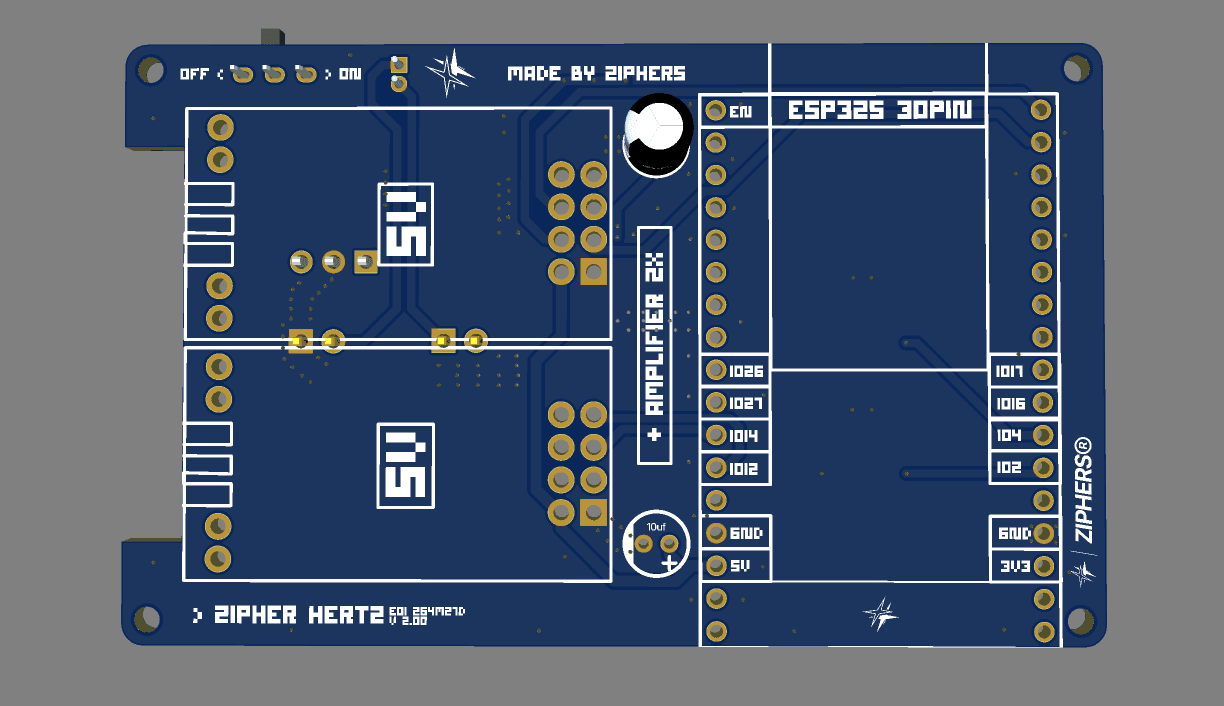

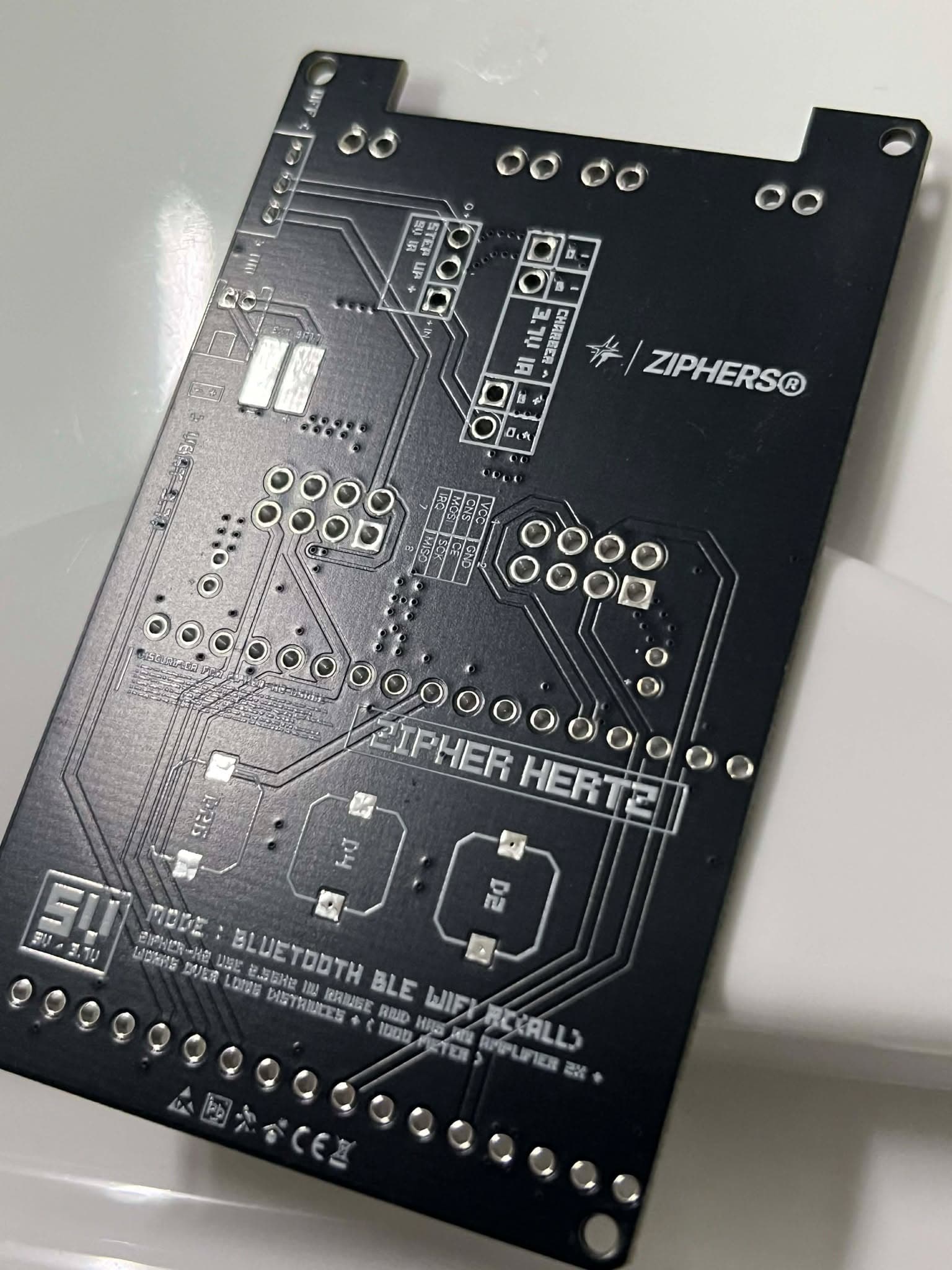

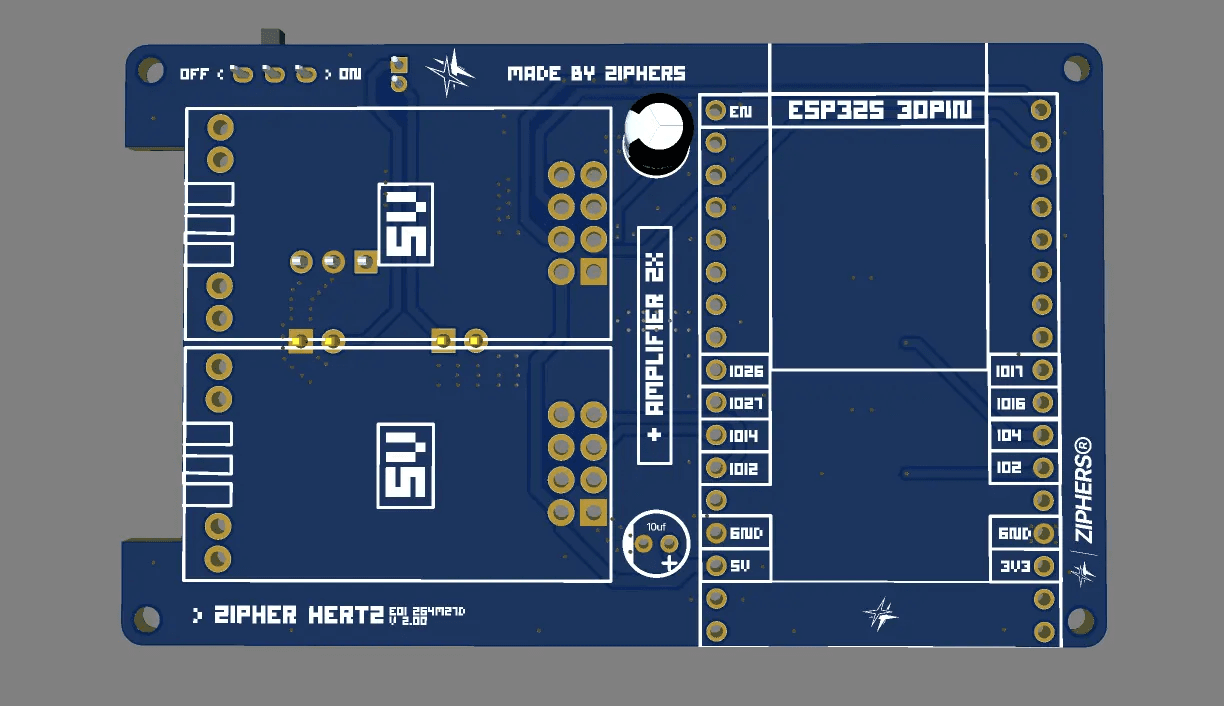

แผ่นวงจรจัดตำแหน่งการเชื่อมต่อไว้ตามแบบ Hertz RF จึงใช้ประกอบโมดูลเป็นชุดเดียวแทนการเดินสายลอยทั้งหมด โดยใช้ PCB วัสดุ FR-4 ความหนา 1.6 มม. ตามข้อมูลฮาร์ดแวร์ของสินค้า

มีคู่มือระบุบอร์ด ESP32 โมดูล RF เสาอากาศ และอุปกรณ์ประกอบให้ใช้อ้างอิง ช่วยตรวจว่าชิ้นส่วนที่เตรียมตรงกับแบบหรือไม่ก่อนเริ่มบัดกรี พร้อมมีไฟล์เฟิร์มแวร์ Hertz RF สำหรับ ESP32 ในหน้าแฟลชของร้าน

คุณได้ลงมือประกอบและตรวจฮาร์ดแวร์เองตั้งแต่ต้น จึงเหมาะกับงานเรียนรู้และชุดทดลอง DIY ความสามารถหลังประกอบขึ้นกับโมดูลที่ติดตั้ง การจ่ายไฟ และเวอร์ชันเฟิร์มแวร์ ไม่ควรถือว่า PCB เปล่ามีทุกฟังก์ชันพร้อมใช้งานทันที

อุปกรณ์ที่ประกอบจาก PCB นี้ใช้เพื่อการศึกษาและทดสอบระบบที่ได้รับอนุญาตเท่านั้น ตรวจข้อกำหนดความถี่และการส่งสัญญาณในพื้นที่ก่อนใช้งานโหมดส่ง
